F-215 雙15寸工程全頻音箱

雙15寸工程全頻音箱－2×15″TWO-WAY LOUDSPEAKER













系統介紹





       F215由兩個15"紙錐低音單元與一個51mm聚酯膜釹磁壓縮單元組成，低音單元音圈為75mm，鋁盆架?？捎糜诖笮蛿U聲系統中作延時補聲只用。提供9個M10吊掛點，用于固定安裝中吊掛和調節角度。箱體由18mm的中纖板構成，箱體表面為耐磨的黑色點紋防水油漆。后接線板兩個并聯的SPEAKON 4芯插座方便連接 ，黑色外覆透聲穿孔鐵網保護音箱單元。





應用范圍







●中小型流動演出主擴聲

●會議廳、多功能廳主擴聲

●中小型體育場館主擴聲

●劇院及禮堂主擴聲等







技術規格 SPECIFICATIONS







系統類型 System Configuration：2×15″Two-way Loudspeaker System

單元組成 Drivers:                         HF：1×1″ Voice-coil:72mm

                                                    LF：2×15″ Voice-coil:75mm

額定功率 Nominalt Power:            800W

額定阻抗 Nominal Lmpedance:     4Ω

頻率范圍 Frequency respone:     40Hz-18KHz(±3dB)

靈敏度 Sensitivity(1W/1M):          99dB

最大聲壓級 Maximum Level:        129dB

覆蓋角度 Dispersion(-6dB) :         Hor:90°× Vert:60°

連接方式Connectors:                   2 Speakon  1+&1-

產品尺寸 Dimensions:                 1066×558×500mm(H×W×D)

重量Net Weight:                           78kg









結構特性 CONSTRUCTON







外形 Physical:                              梯形

箱體材料 Enclosure Material:    高密度中纖板

表面油漆 Finish:                          進口聚脂胺大點噴漆

面網 Grille:                                   防銹透聲穿孔鐵面網

吊裝點 Handing Position:           10×M8螺絲吊裝孔位

支撐座 Pole Mount:                      /

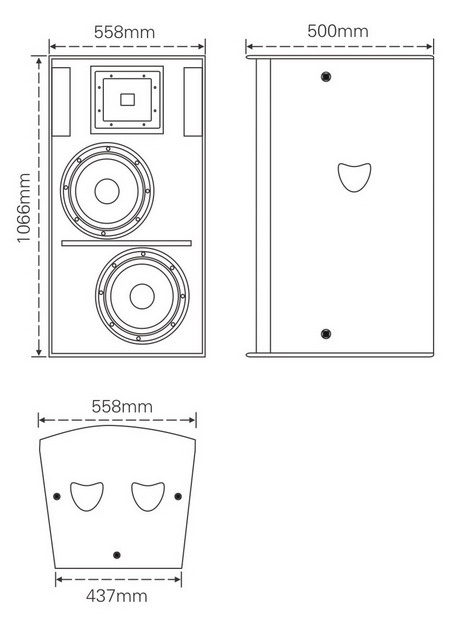

結構圖 CONSTRUCTION DRAWING
